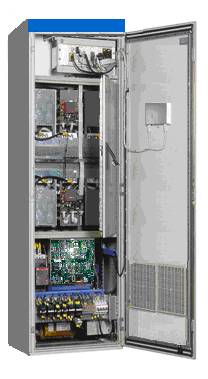

LJ-380V/100A有源电力滤波器
有源电力滤波器
LJ-380V/100A简介
在过去的20年里，电力电子技术得到很大发展，近年来开始注意电力电子装置引发的问题。特别是由于谐波电流导致电能质量的降低。
有些负荷会给电网和其他相关负荷带来干扰影响。在普通供电系统中，有一些负荷可以产生谐波污染，；例如：
■ 个人电脑
■ 焊接
■ UPS
■ 升降机/电梯
■ 打印机
■ 电动机速度调节器
■ 整流器
■ 带角度调节器的半导体系统
■ 带镇流器的荧光灯
■ SMPS
■ 频率 调节器
如果单独考虑某一台设备，他们不会产生很大的影响。但是由于它们需要与其它设备一起接入电网，多种设备的组合将会对电网产生巨大的影响。
有谐波引发的主要问题如下：
■ 电动机的过热和震动
■ 电缆的过热现象
■ 在电流互感器内的噪音和能量损失
■ 控制电路与正弦波同步，状态不稳定
■ 在中线盒防护性导线之间的电压不同
■ 供电系统电压波动
■ 保护仪器的跳闸
潍坊力捷新能源科技有限公司(原潍坊辰丰电子科技有限公司）携手专业院校研制推出的并联有源电力滤波装置LJ-380V/100A可以很好地解决这一问题。LJ380V/100A并联有源电力滤波装置是治理谐波的完美解决方案。集动态滤波及动态补偿于一体，可以灵活设置，性能优越，具有响应速度快、滤波效率高、安装和操作容易、维护简单，并且滤波性能不受系统参数影响，是最理想的滤波补偿产品之一。LJ-380V/100A使用高性能控制芯片和全控型电力电子器件，采用最先进的控制理论和全数字控制方法，实时检测电网中负载电流，快速分离出谐波电流分量，并根据谐波电流的大小产生控制指令，实时将大小相等、方向相反的补偿电流注入到电网中，实现瞬时滤除谐波。同时还可以提供超前或滞后的无功电流，用于改善电网的功率因数和实现动态无功补偿。
性能特点
■ 系统电压:从173V到660V均可提供
■ 系统频率:5OHZ和60HZ
■ 全频谱2-51次的谐波成分滤除
■ 瞬时调节电压突变
■ 消除谐波谐振，随机调节无功
■ 主动的谐波电流注入方式
■ 便捷选配、安装与扩展
■ 无过载等隐患，不会产生谐振
主要技术参数
基本参数
工作电压(V) 380±10%
工作频率(Hz) 50±0.2
额定补偿谐波电流(A) 100
功耗(kw) 3.0
防护等级 IP20
尺寸(mm H×W×D) 1800×700×600
重量Kg 209
进线方式 上进线或下进线
性能指标
滤波能力 最大输出谐波电流100A/台
无功输出能力 最大输出无功容量为66kvar(容性、感性)/台
滤波范围 2～50次谐波
响应时间 <10ms
功率因数矫正 有，可设定
限流能力 根据温度自动限流
接口模块
显示界面 LCD 屏
操作按钮 运行、停止、设置、确认、上下键
界面指示灯 运行（绿）
显示语言 简体中文
产品配置
单机运行 可以
并联运行 可以多台并联运行
适配互感器变比 不限（通过界面设置）
互感器接线 不限（通过界面设置）
环境条件
环境温度 0ºC~40ºC
存储温度 -40ºC～65ºC
相对湿度 最大95％，无凝露
海拔高度 1000m以下
典型应用场合
■ 大型医疗精密治疗和检测设备的设备安全
■ 大学、科研部门、工厂的精密设备的设备安全
■ 会堂、剧院、音乐厅、体育场馆等变频设备集中处
■ 机房、数据中心等UPS集中、电脑设备集中的地方
■ 产生大量高次谐波的非线性负载
■ 对电能质量敏感的精密设备
应用举例
例1 某企业二次侧额定电压380V，所带非线性负载为中频炉。根据现场测试，基波电流400A，电流畸变率THD（I）26.9％，谐波电流约为108A,故选择一台WFU-380V/100A有源滤波装置。装置投入运行后，电流畸变率由26. 9％下降到2.7％，如下表和图a、图b所示。
投入前谐波含量 投入后谐波含量
谐波次数 Ih/I1 Ih/I1
3 0.038 ％ 0.478 ％
5 23.310 ％ 0.674 ％
7 9.602 ％ 0.679 ％
9 0.435 ％ 0.297 ％
11 6.924 ％ 0.710 ％
13 3.218 ％ 0.521 ％
15 0.346 ％ 0.052 ％
17 2.120 ％ 0.464 ％
19 1.020 ％ 0.639 ％
21 0.284 ％ 0.263 ％
23 1.170 ％ 0.409 ％
25 1.501 ％ 0.489 ％
27 0.293 ％ 0.170 ％
29 1.409 ％ 0.397 ％
31 1.524 ％ 0.243 ％
33 0.235 ％ 0.325 ％
35 0.800 ％ 0.279 ％
37 1.353 ％ 0.815 ％
39 0.286 ％ 0.240 ％
41 0.588 ％ 0.120 ％
43 1.249 ％ 0.337 ％
45 0.263 ％ 0.347 ％
47 0.427 ％ 0.769 ％
49 1.261 ％ 0.590 ％
THD(I) 26.9 ％ 2.71 ％
图a投入前电流波形 图b投入后电流波形
例2 某企业的二次侧额定电压为380V,其负载为相控整流器,电压畸变率高达77.3%,投入一台ZWD-380V/100A有源滤波装置后,电压电流畸变率得到了很好的改善,见图c和d.其中图c中,1相为补偿前负载电流,2相为补偿后注入系统的电流.图d中L1为补偿前电流畸变率,L2为补偿后电流畸变率。
图c 补偿前后电流波形 图d补偿前后电流畸变率
选型时需要下列资料：
-系统额定电压；
-系统需补偿的谐波电流总量；
-系统需要的补偿容量。
－安装要求及进线方式
注：潍坊力捷新能源科技(原潍坊辰丰电子科技有限公司）可为用户电力系统进行全面的测量，并提供最优解决方案。
